基础认知

核心概念

ASN.1（抽象语法标记）是一种跨平台数据描述语言，通过TLV结构（类型-Tag、长度-Length、值-Value）实现结构化数据的标准化编码。其特点包括：

  • 平台无关性：适用于Java/Python/C等语言
  • 类型丰富：支持20+基础类型和复合结构
  • 编码规范：BER/DER/CER等编码规则保证数据一致性

基础类型

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

from __future__ import annotations

# 时间类型（UTCTime）
from pyasn1.type import char, univ, useful

# 整数类型（INTEGER）
age = univ.Integer(25)
print(f"INTEGER示例：{age.prettyPrint()}, 类型：{type(age)}")  # 输出：25

# 字节串（OCTET STRING）
data = univ.OctetString(b'\x01\x02\xFF')
print(f"OCTET STRING示例：{data.asOctets()}, 类型：{type(data)}")  # 输出：b'\x01\x02\xff'

# 可打印字符串（PrintableString）
name = char.PrintableString("Alice@2023")
print(f"字符串示例：{name.prettyPrint()}, 类型：{type(name)}")  # 输出：'Alice@2023'

# 布尔值（BOOLEAN）
flag = univ.Boolean(True)
print(f"布尔值示例：{flag.prettyPrint()}, 类型：{type(flag)}")  # 输出：True

# 对象标识符（OBJECT IDENTIFIER）
oid = univ.ObjectIdentifier('1.2.840.113549.1.1.1')  # RSA加密算法OID
print(f"OID示例：{oid.prettyPrint()}, 类型：{type(oid)}")  # 输出：1.2.840.113549.1.1.1

time = useful.UTCTime("250513120000Z")  # 2025-05-13 12:00:00 UTC
print(f"时间示例：{time.prettyPrint()}, 类型：{type(time)}")

# 中文、日文、韩文、泰语、越南语、印地语
utf8Str = char.UTF8String(
    "编码解码 エンコードとデコード 인코딩 및 디코딩 การเข้ารหัสและการถอดรหัส Mã hóa và Giải mã एन्कोडिंग और डिकोडिंग")
print(f"UTF8String示例：{utf8Str.prettyPrint()}, 类型：{type(utf8Str)}")

bitStr = univ.BitString(0B111000111)  # 可以指定任意长度的比特位
print(f"BitString示例：{bitStr.prettyPrint()}, 类型：{type(bitStr)}")

strList = univ.SequenceOf(char.UTF8String())  # 可以指定任意长度的字符串列表
for i in ['中文', '日文', '韩文', '泰语', '越南语', '印地语']:
    strList.append(char.UTF8String(i))
print(f"SequenceOf示例：{strList.prettyPrint()}, 类型：{type(strList)}, 元素类型：{strList.typeId}")

INTEGER类型

功能：表示整数值，支持任意大小（包括负值）

代码示例：age = univ.Integer(25)

特点：

  • 支持大整数运算，无溢出限制
  • 常用于版本号、计数器等场景
  • 可添加值域约束（如subtypeSpec=constraint.ValueRangeConstraint(0, 100)）

OCTET STRING类型

功能：存储二进制数据

代码示例：data = univ.OctetString(b’\x01\x02\xFF')

特点：

  • 以字节序列形式存储任意二进制内容
  • 支持十六进制/二进制格式初始化
  • 常用于证书公钥、加密数据等场景

字符串类型

1. PrintableString

功能：限制ASCII可打印字符（含@等特殊字符）

代码示例：name = char.PrintableString(“Alice@2023”)

约束：仅支持字母、数字及’()+,-./:=?等符号

2. UTF8String

功能：支持多语言Unicode字符

代码示例：多语言混合字符串

特点：

  • 支持中文、日文、韩文等复杂字符集
  • 编码方式为UTF-8，兼容国际化场景

BOOLEAN类型

功能：存储布尔值

代码示例：flag = univ.Boolean(True)

特性：

  • 仅允许True或False两种值
  • 常用于协议中的开关标记

OBJECT IDENTIFIER类型

功能：唯一标识实体（如算法、协议）

代码示例：RSA加密算法OID 1.2.840.113549.1.1.1

规则：

  • 以点分十进制表示层级结构
  • 标准OID需遵循IANA注册规范

时间类型（UTCTime）

功能：表示UTC时间

代码示例：time = useful.UTCTime(“250513120000Z”)

格式要求：

  • 使用YYMMDDhhmmssZ格式（年份为两位数）
  • 年份范围通常解释为1950-2049
  • 支持带时区偏移（如+0800）

BitString类型

功能：表示二进制位序列

代码示例：bitStr = univ.BitString(0B111000111)

特性：

  • 支持任意长度位操作
  • 可指定填充位（如网络协议标志位）

SEQUENCE OF类型

功能：创建同类型元素的有序列表

代码示例：strList = univ.SequenceOf(char.UTF8String())

操作：

  • 通过.append()动态添加元素
  • 支持嵌套复杂结构（如结构体列表）

复合类型

复合类型核心概念

ASN.1复合类型通过组合基础类型和嵌套结构实现复杂数据建模，主要包含以下核心类型：

  1. SEQUENCE：有序字段集合（类似C语言结构体）
  2. SEQUENCE OF：同类型元素的有序列表（类似数组）
  3. SET/SET OF：无序字段集合（代码未使用但需了解）
  4. CHOICE：多选一类型（代码未使用但需了解）

代码中复合类型实现详解

1. SEQUENCE结构（主结构体）

1
2
3
4
5
6

class MyStruct(univ.Sequence):
    componentType = namedtype.NamedTypes(
        namedtype.NamedType('myInt', univ.Integer()),
        namedtype.NamedType('myBool', univ.Boolean()),
        # ...其他字段...
    )

特点：

  • 支持异构数据类型组合（如INTEGER、BOOLEAN、OCTET STRING等混合使用）
  • 通过namedtype.NamedTypes定义严格字段顺序（与协议规范兼容的关键）
  • 可扩展性：通过namedtype.OptionalNamedType支持可选字段（代码未展示但实际支持）

2. 嵌套SEQUENCE（结构体嵌套）

1
2
3
4
5
6
7
8

class InnerSeq(univ.Sequence):
    componentType = namedtype.NamedTypes(
        namedtype.NamedType('id', univ.Integer()),
        namedtype.NamedType('name', char.UTF8String())
    )

# 在主结构体中嵌套
my_struct['mySequence'] = inner_seq

应用场景：

  • 实现树形数据结构（如证书中的签发者/主体信息嵌套）
  • 编码时自动生成嵌套TLV结构（Tag-Length-Value层次）
  • 支持无限层级嵌套（如X.509证书中的扩展字段）

3. SEQUENCE OF类型（列表结构）

1
2
3
4
5
6
7
8

# 整数列表
intList = univ.SequenceOf(univ.Integer())
for num in [1,2,3,4,5]:
    intList.append(univ.Integer(num))

# 结构体列表
seqOfSeq = univ.SequenceOf(InnerSeq())
seqOfSeq.append(InnerSeq().setComponents(...))

关键特性：

  • 动态长度支持：无需预先声明元素数量
  • 同构约束：列表内所有元素必须为指定类型（如INTEGER或InnerSeq）
  • 编码优化：DER编码会对重复结构进行长度压缩

复合类型编码规则

  1. DER编码规范：
  • 采用TLV三元组结构（Tag-Length-Value）
  • SEQUENCE的Tag值为0x30，SEQUENCE OF的Tag为0x30（与SEQUENCE相同）
  • 嵌套结构会产生多级TLV嵌套（可通过HEX结果观察层次）
  1. 编码验证：der_data = encoder.encode(my_struct) # 生成二进制流 decoded_struct = decoder.decode(der_data) # 反向解析验证
  2. 解码时通过asn1Spec参数强制类型校验，确保数据完整性
  3. prettyPrint()方法可输出结构化文本（验证嵌套层级）

完整示例代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83

from __future__ import annotations

from pyasn1.codec.der import decoder, encoder
from pyasn1.type import char, namedtype, univ, useful


# 定义内嵌的Sequence类型
class InnerSeq(univ.Sequence):
    componentType = namedtype.NamedTypes(
        namedtype.NamedType('id', univ.Integer()),
        namedtype.NamedType('name', char.UTF8String()),
        namedtype.NamedType('enabled', univ.Boolean())
    )


# 主结构体
class MyStruct(univ.Sequence):
    componentType = namedtype.NamedTypes(
        namedtype.NamedType('myInt', univ.Integer()),  # INTEGER
        namedtype.NamedType('myBool', univ.Boolean()),  # BOOLEAN
        namedtype.NamedType('myOctets', univ.OctetString()),  # OCTET STRING
        namedtype.NamedType('myUtf8', char.UTF8String()),  # UTF8String
        namedtype.NamedType('myNull', univ.Null()),  # NULL
        namedtype.NamedType('myOid', univ.ObjectIdentifier()),  # OBJECT IDENTIFIER
        namedtype.NamedType('myBitStr', univ.BitString()),  # BIT STRING
        namedtype.NamedType('myTime', useful.UTCTime()),  # UTCTime
        namedtype.NamedType('mySequence', InnerSeq()),  # 嵌套Sequence,可以理解为嵌套的结构体
        namedtype.NamedType('intList', univ.SequenceOf(
            univ.Integer())),  # SequenceOf INTEGER
        namedtype.NamedType('seqOfSeq', univ.SequenceOf(
            InnerSeq()))  # SequenceOf InnerSeq
    )


# 创建数据实例
my_struct = MyStruct()

# 基本类型赋值
my_struct['myInt'] = 2025
my_struct['myBool'] = True
my_struct['myOctets'] = b'\x01\x02\x03'
my_struct['myInt'] = 123456789
my_struct['myBool'] = True
my_struct['myUtf8'] = '你好，世界'
my_struct['myNull'] = univ.Null()
my_struct['myOid'] = '1.3.6.1.4.1.99999'  # OBJECT IDENTIFIER
# my_struct['myBitStr'] = univ.BitString.fromHexString('FACE')  # 二进制位字符串
my_struct['myBitStr'] = 0b10101  # 二进制位字符串
my_struct['myTime'] = '230501120000Z'  # UTC时间(2023-05-01 12:00:00)

# 嵌套Sequence赋值
inner_seq = InnerSeq()
inner_seq['id'] = 65535
inner_seq['name'] = '嵌套结构'
inner_seq['enabled'] = False
my_struct['mySequence'] = inner_seq

# SequenceOf INTEGER赋值
# 正确赋值
for num in [1, 2, 3, 4, 5]:
    my_struct['intList'].append(univ.Integer(num))  # 正确方式

# SequenceOf InnerSeq赋值
seq_of_seq = [
    InnerSeq().setComponents(1, '第一个', True),
    InnerSeq().setComponents(2, '第二个', False)
]
for item in seq_of_seq:
    my_struct['seqOfSeq'].append(item)  # 正确方式

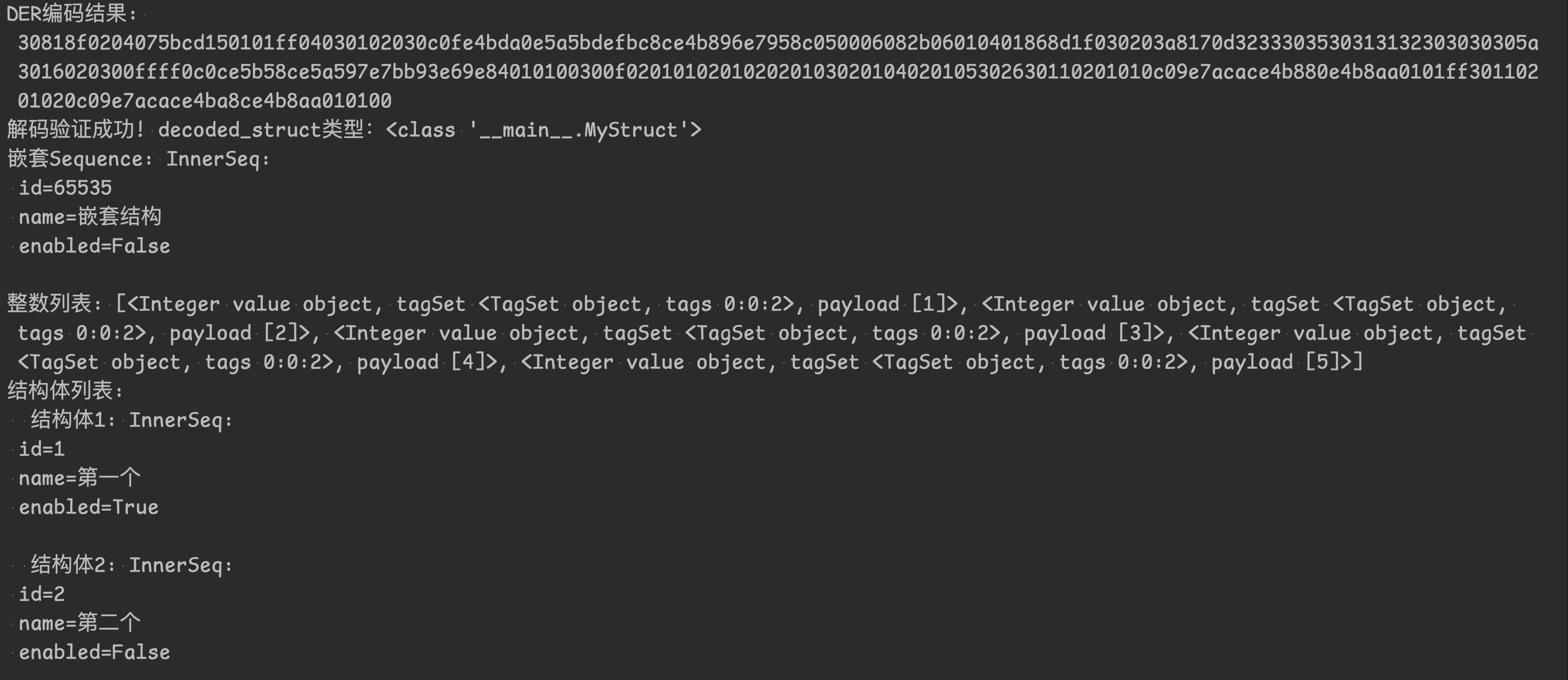

# DER编码
der_data = encoder.encode(my_struct)
print("DER编码结果:", der_data.hex())

# DER解码
decoded_struct, _ = decoder.decode(der_data, asn1Spec = MyStruct())

print(f"解码验证成功! decoded_struct类型：{type(decoded_struct)}")
print("嵌套Sequence:", decoded_struct['mySequence'].prettyPrint())
print("整数列表:", list(decoded_struct['intList']))
print("结构体列表:")
for i, item in enumerate(decoded_struct['seqOfSeq']):
    print(f"  结构体{i + 1}:", item.prettyPrint())


标记语法

标签（Tag）结构

ASN.1通过TLV（Tag-Length-Value）三元组实现数据编码，其中标签（Tag）由以下三部分构成：

  1. 类别位（Class）：2位，定义标签的归属范围：
  • 00：通用标签（UNIVERSAL），如INTEGER（2）、OCTET STRING（4）等基础类型
  • 01：应用标签（APPLICATION），用于特定协议场景
  • 10：上下文专用标签（CONTEXT-SPECIFIC），用于嵌套结构中的局部标识
  • 11：私有标签（PRIVATE），用于厂商自定义类型
  1. 结构化位（P/C）：1位，指示是否为复合结构：
  • 0：原始类型（Primitive），如INTEGER、字符串
  • 1：结构化类型（Constructed），如SEQUENCE、SET
  1. 标签号（Tag Number）：5位或扩展编码，唯一标识具体类型：
  • 标签号≤30时，用单个字节表示
  • 标签号>30时，采用多字节编码（首个字节后5位全1，后续字节最高位为延续标志）

示例：BF 81 15 解析为私有类（11）、结构化类型（1）、标签号149（通过多字节编码实现）。

类型定义语法

ASN.1使用BNF范式定义数据类型，语法规则包括：

  1. 基础类型：直接使用预定义标签，如：Age ::= INTEGER Name ::= PrintableString (SIZE(1..64))
  2. 复合类型：
  • SEQUENCE：有序结构体（类似C语言struct）：UserRecord ::= SEQUENCE { username UTF8String, age INTEGER, active BOOLEAN OPTIONAL }
  • SEQUENCE OF：同类型元素的有序列表（类似数组）：IntList ::= SEQUENCE OF INTEGER
  1. 标签修饰：CustomInt ::= [APPLICATION 15] IMPLICIT INTEGER – 标签替换
  • 显式标签（EXPLICIT）：为原有类型添加新标签，编码时嵌套TLV结构
  • 隐式标签（IMPLICIT）：直接替换原有标签，不嵌套TLV结构

编码规则

ASN.1支持多种编码规则，其中与标记语法密切相关的包括：

  1. BER（基本编码规则）：
  • 每个数据单元编码为TLV结构，如：02 01 25 – INTEGER类型（Tag=02），长度1字节，值0x25（十进制37）
  • 支持定长（短/长编码）和不定长格式
  1. DER（可辨别编码规则）：
  • BER的子集，强制使用定长编码和严格标签排序，适用于数字证书等场景

赋值表达

在ASN.1语法中，表达赋值时必须使用双冒号等于号**::=**，这是其标准语法规范的核心符号。以下从语法规则、应用场景和规范约束三个角度详细说明：

语法规则强制使用::=

ASN.1通过::=符号严格区分类型定义和值赋值两种场景：

  1. 类型定义：用::=声明新类型的结构或约束 UserAccount ::= SEQUENCE { – 类型定义 username PrintableString, accountNr INTEGER }
  2. 值赋值：用::=为已定义类型赋予具体值 myAccount UserAccount ::= { – 值赋值 username “Alice”, accountNr 1001 }这种设计避免了与其他符号（如单冒号:）的歧义，确保语法解析的准确性。

规范约束与扩展场景

  1. 复合类型扩展：undefined在SEQUENCE或CHOICE等复合类型中，字段名后的冒号仅用于分隔字段名与类型，而非赋值： NetworkConfig ::= SEQUENCE { ipAddress OCTET STRING : SIZE(4), – 冒号用于类型约束 subnetMask [0] IMPLICIT INTEGER }
  2. 显式/隐式标签修饰：undefined使用[TAG] IMPLICIT/EXPLICIT时，冒号用于标签修饰，与赋值无关： CustomData ::= [APPLICATION 15] IMPLICIT INTEGER – 标签修饰

总结

场景符号示例规范依据
类型/值定义::=Age ::= INTEGERASN.1标准
字段类型声明:username : PrintableString类型分隔符
标签修饰[][PRIVATE 2] IMPLICIT INTEGER编码规则
约束条件()OCTET STRING (SIZE(4))子类型定义

在ASN.1中，所有赋值操作必须使用::=，其他符号（如=或:）仅用于字段分隔、标签修饰等场景，不可替代赋值语义。

典型应用示例

  1. 数字证书中的嵌套结构：Certificate ::= SEQUENCE { tbsCertificate TBSCertificate, signatureAlgorithm AlgorithmIdentifier, signature BIT STRING }
  • 每个字段通过标签标识类型，如BIT STRING标签为03
  1. 网络协议（如SNMP）：GetRequest-PDU ::= [0] IMPLICIT SEQUENCE { – 上下文标签0 request-id INTEGER, error-status INTEGER, variable-bindings SEQUENCE OF OCTET STRING }

ASN.1的标记语法通过标签分类、结构化定义和编码规则，实现了跨平台数据描述的精确性和灵活性。其核心在于通过标签唯一性保证数据解析一致性，结合SEQUENCE/SET等复合类型，可描述从简单整数到多层嵌套证书结构的复杂数据。实际开发中需注意标签类别选择、显隐式编码差异及约束条件定义。
